SUNFLOW FS/450
Productbeschrijving
Selectief golfsolderen is een speciale vorm van golfsolderen die wordt toegepast bij het solderen van printplaten met doorlopende gaten. Selectief golfsolderen bestaat over het algemeen uit drie modules: fluxspuiten, voorverwarmen en solderen. De fluxspuitmond beweegt naar de commando-positie volgens het voorgeprogrammeerde programma en spuit selectief op de te lassen positie. Nadat de printplaat is voorverwarmd door de bovenste en onderste voorverwarmingsmodules, voert de lasmodule het lassen uit volgens het geprogrammeerde pad.
Toepassingsgebied
Selectief golfsolderen wordt voornamelijk gebruikt in hoogwaardige elektronische producten zoals militaire lucht- en ruimtevaart, auto-elektronica, spoorwegproducten, schakelende voedingen, enz. Het kan voldoen aan de doorlopende soldeervereisten van meerlaagse PCB’s met hoge soldeervereisten en complexe processen.
Kenmerken
- Uitgerust met spuit-, voorverwarmings- en lasunits die het hele lasproces in een kleine machine kunnen voltooien
- Roterend spoorontwerp waarmee printplaten aan dezelfde kant van de machine kunnen worden geladen en gelost
- Beslaat een klein oppervlak, kleiner dan de standaard SUNFLOW-machine
- Realtime monitoring en registratie van het lasproces

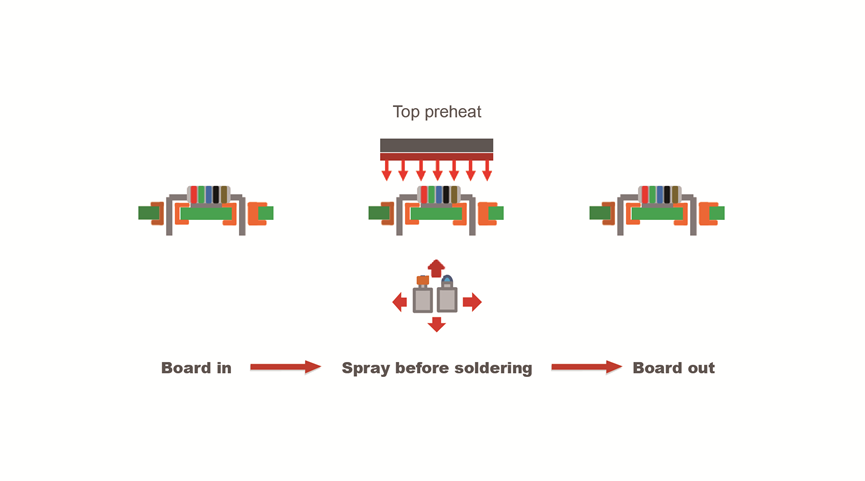

Soldeerproces
- Stuur een PCB naar de opgegeven locatie
- Selectief spuiten, voorverwarmen en solderen van de printplaat volgens het instellingsprogramma
- PCB wordt afgevoerd
Basismachinemodule
- Fluxmodule
- Voorverwarmingsmodule
- Soldeermodule
- Transportsysteem
Werkproces
Nadat de printplaat naar het fluxgebied is verplaatst, wordt de sproeikop naar de geprogrammeerde positie gericht en wordt de flux alleen op de te maken soldeerverbinding aangebracht. Na het voorverwarmen beweegt de elektromagnetische pomp naar het doelgebied en wordt de soldeerverbinding gemaakt.
Snelle en comfortabele programmering
- Er zijn verschillende programmeeropties beschikbaar
- Verschillende parameters voor elk soldeerpunt
- Offline programmeren
- Procesgegevensregistratie
Soepel transportsysteem
Het transportsysteem combineert ketting- en rollentransport. Voor de flux- en voorverwarmingsmodule is gekozen voor een kettingtransportsysteem. De soldeermodule maakt gebruik van het rollentransportsysteem, dat goed presteert op het gebied van plaatsing en herhaalbaarheid.
Zeer nauwkeurig sproeisysteem
De standaardmachine maakt gebruik van een precisiedruppelspuitmond met een diameter van 130 μm, die de flux gelijkmatig over het vereiste soldeergebied kan spuiten. Het minimale spuitgebied is 3 mm, waardoor ten minste 90% flux wordt bespaard in vergelijking met conventionele spuittechnieken.
Perfect voorverwarmingssysteem
Combineer een stopverwarming en een bodemverwarming en het systeem presteert nog steeds perfect, zelfs voor loodvrij solderen of meerlaagse printplaten. De bovenste convectieverwarming heeft zich al vele jaren bewezen in de Sun East Reflow-machine en zorgt voor een gelijkmatige temperatuurverdeling over de hele printplaat. De onderste IR-straler biedt een optioneel verwarmingsgebied afhankelijk van de aangepaste printplaat. Tegelijkertijd bedekt een andere bovenverwarming de soldeermodule en kan deze de temperatuur van de printplaat gedurende de hele cyclustijd op peil houden.
Stabiel en hoogwaardig soldeersysteem
- Elektromagnetische soldeerpomp
- Stabiele golfhoogte
- Snel verwisselbare soldeermondstukken
- Speciale soldeermondstuk
- Laag onderhoud nodig
- Lasproces kan worden geregistreerd
Algemene opties
1. Automatisch vertinnen
- Ondersteunt vertind draad met een diameter van 2 mm
- Ondersteuning voor installatie van tin draadrollen van 1 kg tot 4 kg
- De frequentie en tijd van het vertinnen kunnen worden ingesteld om te voldoen aan de vereisten van het vloeistofniveau
2. Automatische reiniging
- Poederreinigingsmethode
- Pas de reinigingslocatie aan
- Ondersteunt het instellen van de reinigingsfrequentie en reinigingstijd
- Lost het probleem van oxidatie van de sproeikop op
3. Fiduciale identificatie- en positioneringsfunctie
- Configuratie van high-definition camera
- Meerdere beeldherkenningsmodi kunnen worden ingesteld
- De herkenningsfunctie kan afzonderlijk worden in- of uitgeschakeld
- De herkenningsfunctie kan afzonderlijk worden in- of uitgeschakeld
