Precisie Hetelucht-Reworkmodule voor veeleisende Elektronische Assemblages

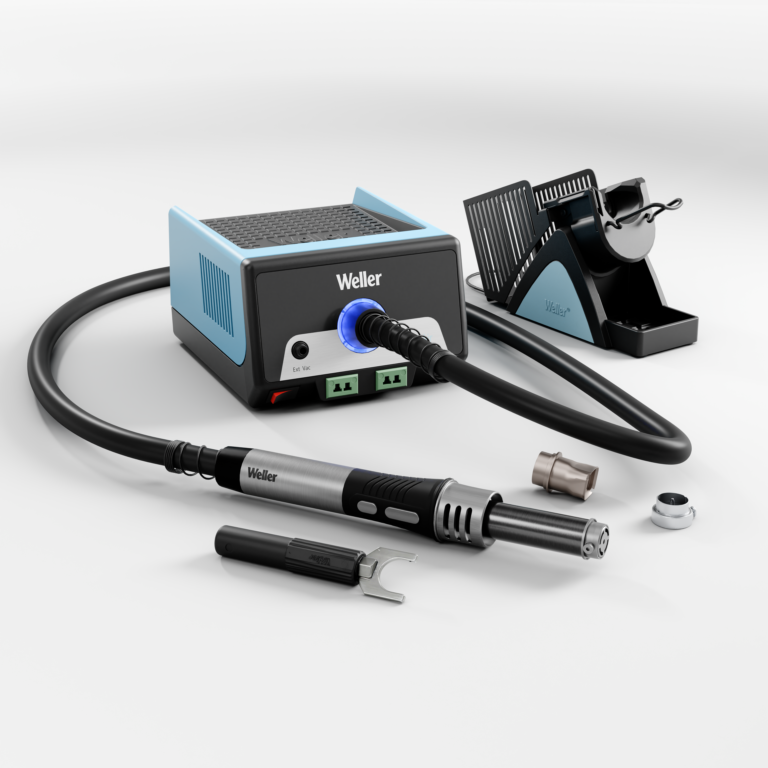

Weller breidt zijn rework-assortiment uit met een krachtige heteluchtmodule die tot 900 watt levert en beschikt over flexibele vacuümfuncties en softwareondersteunde procescontrole. Met de nieuwe WXHotAir biedt Weller een krachtige en veelzijdige oplossing voor veeleisende reworktoepassingen. Tot 900 watt nauwkeurig geregelde hete lucht, twee vacuümopties en monitoring via twee externe thermokoppels zorgen voor stabiele, veilige en reproduceerbare processen.
Met een stabiel nominaal vermogen van 800 watt en een piekvermogen tot 900 watt is de nieuwe Weller WXHotAir speciaal ontworpen voor professioneel gebruik bij rework en reparatie, ontwikkeling en productie. Een stabiele en nauwkeurige warmteoverdracht binnen een breed temperatuurbereik van 50–600 °C zorgt voor een werking die voldoet aan de voorgeschreven temperatuurprofielen voor uiteenlopende toepassingen.
Drie configuraties voor verschillende reworkvereisten
Het schaalbare ontwerp van de WXHotAir kan flexibel worden aangepast aan verschillende productieomgevingen:
Standalone gebruik
Voor eenvoudige en repetitieve heteluchtwerkzaamheden kan de WXHotAir zelfstandig worden gebruikt met een vaste temperatuur en luchtstroom, of met behulp van drie vooraf configureerbare voorkeursinstellingen.
PC-software
Met de gratis Windows-software kunnen naar eigen behoefte aangepaste profielen worden aangemaakt, uitgebreid en gearchiveerd. Daarnaast biedt het programma een grafische liveweergave van de temperaturen, het volgen van sensoren en gebruikersbeheer op basis van rollen (Admin/Operator).
Integratie met het WXsmart-platform
De WXHotAir-module kan worden uitgebreid tot een compact, stapelbaar 3-kanaals reworkwerkstation (hetelucht plus twee soldeer- of desoldeergereedschappen), inclusief volledige traceability-certificering voor productieprocessen die relevant zijn voor audits.
Heteluchtmondstukken met dubbele functie
Het ontwerp van de mondstukken met dubbele functie van de WXHotAir combineert een geoptimaliseerde, stabiele luchtstroom met geïntegreerde voorverwarming van componenten. Hierdoor kan de warmte tijdens rework gecontroleerd worden toegevoerd en wordt thermische belasting van de component verminderd. De voor de luchtstroom geoptimaliseerde openingen richten de hete lucht rechtstreeks op de aansluitpennen.
Dankzij het hoge uitgangsvermogen van het station van maximaal 900 watt wordt een snelle warmteafvoer betrouwbaar gecompenseerd bij printplaten met een hoog kopergehalte en een grote thermische massa.
Voor het nauwkeurig verwijderen van componenten na het reflowproces biedt de WXHotAir twee vacuümopties. Het hetelucht-handstuk neemt het component direct na het smelten van het soldeer op via een geïntegreerde vacuümfunctie, zonder dat hiervoor extra accessoires nodig zijn. Als alternatief kan het station via het externe vacuüm gereedschappen zoals de WVP-vacuümpipet of de WRK-reflowset aansturen.
Temperatuurbewaking, teach-in-modus en actieve oververhittingsbeveiliging zorgen voor een nog hogere procesbetrouwbaarheid. Deze functies beschermen gevoelige componenten effectief tegen thermische schade en vernietiging.
Specificaties:
- Vermogen: 800 W nominaal vermogen / 900 W piekvermogen
- Voedingsspanning: 230 V (50/60 Hz)
- Luchtstroom: 1–50 l/min (bij 50 °C) / 2–90 l/min (bij 300 °C)
- Temperatuurbereik: 50 °C tot 600 °C
- Opwarmtijd: 15 seconden (van 50 °C tot 350 °C)
- Geluidsniveau: 56 dB(A)
- Gewicht: 2660 g (brutogewicht inclusief verpakking: 3400 g)
- Veiligheid: ESD-veilig, beschermingsklasse 1
- Compatibel met mondstukseries: DR, ND, NRV, NQ, NQT, TNR
Beschikbare sets met WXsmart-integratie:
Basic Set WXS2030: WXHotAir-set, WXsmart-voedingseenheid, WXMPS-soldeerbout + standaard & WXMTS-micro-desoldeerpincet + standaard
Advanced Set WXS2031: Hetelucht, WXsmart, WXMPS-soldeerbout + standaard, WXair-module & WXDP 120-desoldeerbout + standard

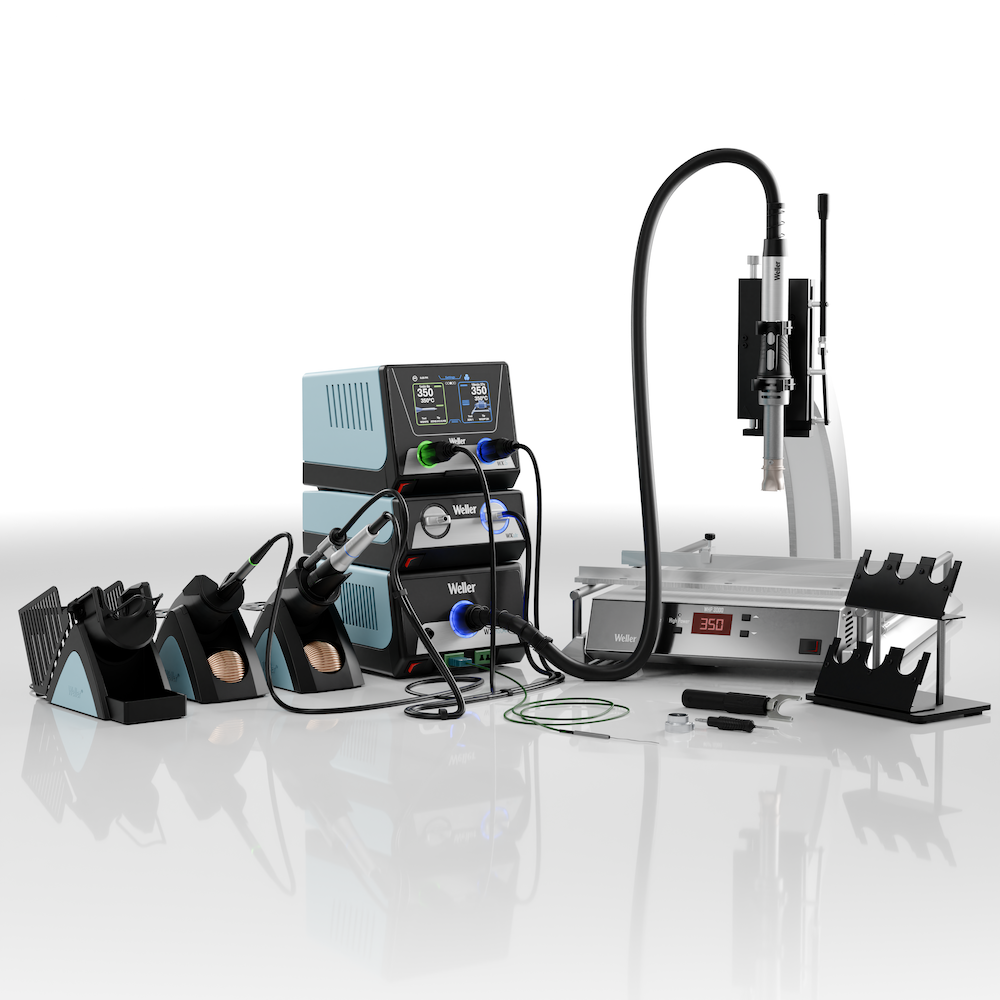

Expert Set WXS2032: Advanced Set, aangevuld met WHP 3000-infraroodonderverwarmer (1200 W) en WBHS-printplaathouder met standaard
